Flowchart merupakan penyajian sistematis tentang proses dan logika mengenai kegiatan penanganan informasi atau penggambaran secara grafik dari langkah-langkah
dan urut-urutan prosedur dari suatu program. Flowchart menolong analis
dan programmer untuk memecahkan masalah kedalam segmen-segmen yang lebih
kecil dan menolong dalam menganalisis alternatif-alternatif lain dalam
pengoperasian.
System flowchart adalah
urutan proses dalam system dengan menunjukkan alat media input, output
serta jenis media penyimpanan dalam proses pengolahan data. Program flowchart adalah
suatu bagan dengan simbol-simbol tertentu yang menggambarkan urutan
proses secara mendetail dan hubungan antara suatu proses (instruksi)
dengan proses lainnya dalam suatu program.
Diagram
alur dapat menunjukan secara jelas alur pengendalian algoritma, yakni
bagaimana rangkaian pelaksanaan kegiatan. Suatu diagram alur memberikan
gambaran dua dimensi berupa simbol grafis. Setiap simbol telah
ditetapkan terlebih dahulu fungsi dan artinya. Simbol dipakai untuk

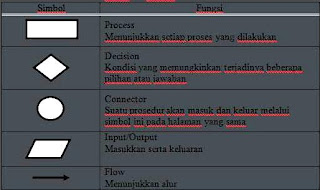

menunjukkan berbagai kegiatan operasi dan jalur pengendalian. Flowchart untuk aplikasi ini menggunakan 5 simbol yaitu Process, Decision, Connector, Input/Output, dan Arrow.
